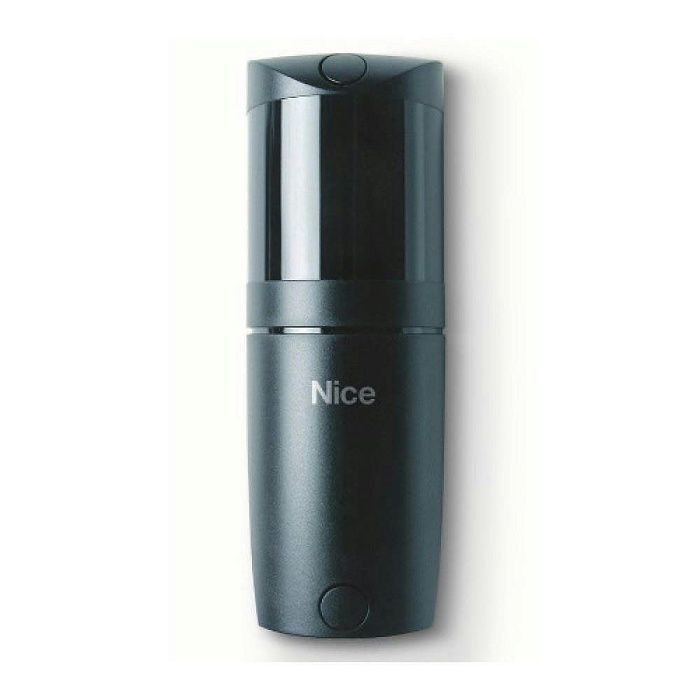

Фотоэлемент Nice FT210

Фотоэлемент Nice FT210 с релейным выходом представляет собой ИК-передатчик (ТХ), устанавливаемый на створке и поддерживающий подключение чувствительных резистивных кромок безопасности, и приемник (RX), монтируемый на неподвижной стойке. При обнаружении препятствия луч между ТХ и RX прерывается, реле (до 500 мА, 48 В) отключается. За счет поворотной оптики (ориентирование по горизонтали 210º, вертикали — 30º) допустим монтаж на любой поверхности в пределах прямой видимости между датчиками.

Характеристики:

• Настройка вектора детекции соразмерным светодиодом.
• Прямая оптическая интерполяция TX — RX с модулированным и кодированным ИК-лучом.
• Два уровня настройки дальности действия при оптимальных атмосферных условиях (без JP1 и с JP1): полезная — 7 м и 15 м; максимальная — 15 м и 30 м.
• Обнаружение непрозрачных объектов размером от 50 мм, перемещающихся со скоростью не более 1.6 м/с.
• Ширина луча передачи TX — ±4º, приема RX — ±3º.
• Время отклика выходов: «Фото» — до 45 мс, ALT — до 30 мс, ALT1 — до 1.5 с.
• Механический ресурс контактов выходного реле — более 1 млн циклов, электрический — более 200 000 циклов при резистивной нагрузке 0.25 А (24 В DC).
• LED-индикация уровня сигнала, ошибки, разряда батареи etc.

Стандарт защиты корпуса из поликарбоната от пыли и влаги — IP44. Рабочие температуры — –20 ºС… +55 ºС. Питание приемника — 12 ~ 24 В AC/DC. Потребляемый ток приемника — 120 мА при 12 В DC, 70 мА при 24 В AC. Питание передатчика — 3.6 В литиевой батареи (в комплект не входит) типа C емкостью 7 А·ч или AA емкостью 2 А·ч. Размер — 46×128×45 мм. Вес приемника — 135 г, передатчика с батареей FTA1 (FTA2) — 165 г (140 г).
