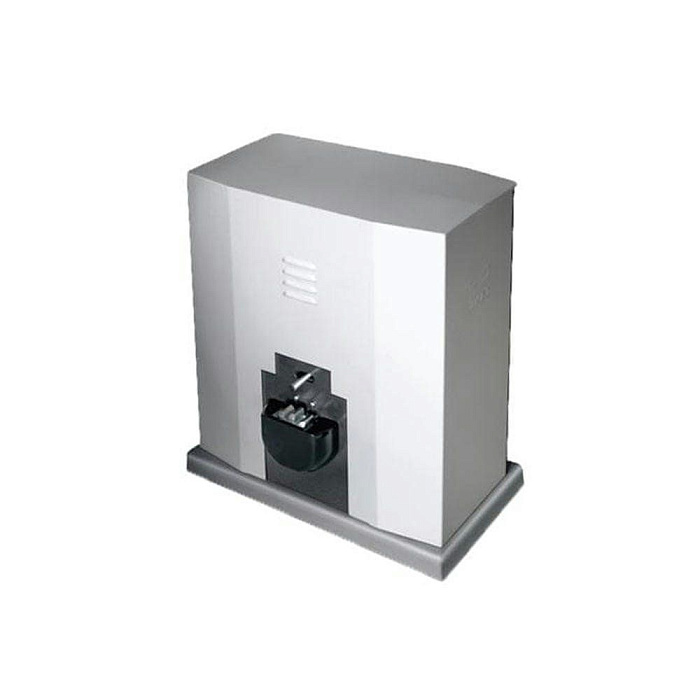

Привод Came BY-3500T

Привод Came BY-3500T для автоматизации откатной створки откатных длиной до 17 м, весом до 3500 кг разработан с учетом уличной эксплуатации под навесом в любое время года: корпус соответствует стандарту защиты от пыли и влаги IP54, рабочие температуры — –20 ºС… +55 ºС. Укомплектован 3-фазным двигателем, механическими концевыми выключателями, платой управления ZT6 (24 В AC) с LED-индикаторами, DIP-переключателями и кнопками программирования, тремя сетевыми предохранителями (на 3 фазы). Зубчатая составная рейка в комплект не входит.

Функциональность:

• Толкающее усилие — 3500 Н.
• Скорость движения створки — до 10.5 м/мин.
• Передаточное число — 1/28.
• Частичное открывание с автозакрыванием.
• Толкающий импульс в момент начального смещения тяжелых ворот.
• Термозащита мотора (на 140 ºC).
• Подключение сигнальных ламп, фотоэлементов, устройств управления (суммарно до 40 Вт).
• Второй радиоканал для работы дополнительных устройств.
• Самотестирование устройств безопасности перед каждой операцией.
• Интенсивность (20 ºС, створка 10 м) — 14 циклов/ч.
• Класс изоляции — I.

Плата управления оснащена клеммной панелью для подключения трансформатора, устройств управления и безопасности, предохранителями, разъемом платы радиоприемника (AF43S или AF43SM), триммерами TCA (настройка задержки автоматического закрывания — 1 ~ 120 с.) и AP.PARZ (настройка времени частичного открывания — 1 ~ 14 с.). Питание — 230/400 В AC (определяется заменой контактов). Максимальная потребляемая мощность — 1 кВт, ток — 2 А. Размер — 480×295×578 мм, вес — 74 кг.
