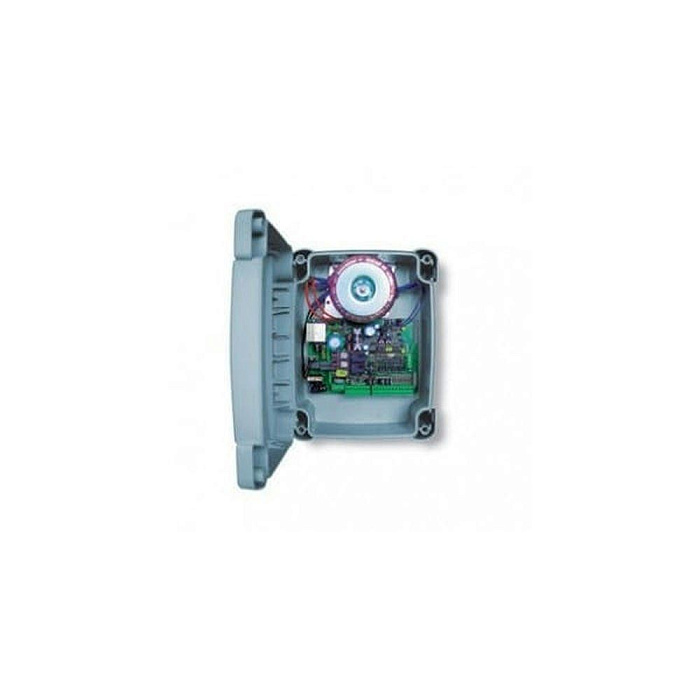

Блок управления Nice A924 (DPRO924)

Электронный блок управления Nice A924 (DPRO924) для автоматизации секционных гаражных ворот построен на системе управления положением энкодером (магнитным датчиком угла поворота вала, встроенным в двигатель 24 В DC) для позиционирования, регулировки скорости и детекции препятствий с настройкой токовой чувствительности и поддержкой реверса створки. Управляет мотор-редукторами с эффектом Холла, электромеханическими концевыми выключателями. Оснащен счетчиком маневров, внутренним зарядным устройством, плавкими предохранителями платы, DIP-переключателями, релейными выходами с сухими контактами, разъемами для подключения антенны, чувствительных кромок.

Функциональность:

• Полуавтоматический, автоматический, ручной, коллективный режимы.
• Контроль крайних положений створок в открытом и закрытом состоянии, автоматический поиск механических упоров.
• Настройка задержки (1 ~ 1023 с.) перед маневром.
• Частичное открывание створки.
• Функция «Фототест» — проверка работоспособности устройств безопасности (фотоэлементов, индикатора открытых дверей, сигнальной лампы) перед любым действием.
• Подключение электрозамка (24 В, 12 Вт), резервное питание от аккумуляторной батареи PS224 (24 В) или двух АКБ 12 В емкостью 6 А·ч.

A924 (DPRO924) совместим с приводами семейства Sumo (SU2000, 2010, 2000V, 2000VV), устройствами системы Opera, программатором Oview, модулем IT4WiF (вход IBT4N), радиоприемниками Nice с разъемом SM (OXI, OXI New Generetion, OXIBD, SMXI), проблесковыми лампами (24 В DC, 25 Вт), светофорами (выходы SCA и COR для двух направлений) etc. Защита от пыли и влаги — IP55. Рабочие температуры — –20 ºС… +55 ºС. Питание — 230 В AC. Максимальная потребляемая мощность — 500 Вт, ток — 15 А. Размер — 220×280×110 мм. Вес — 4 кг.
