Автоматика Nice TO4016PBDKIT2

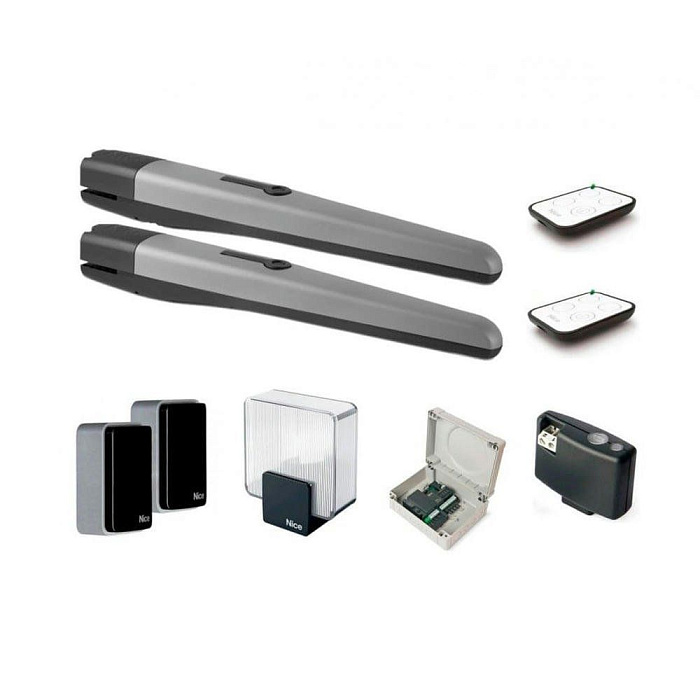

Комплект Nice TO4016PBDKIT2 в составе двух электромеханических приводов TO4016P, блока управления MC800, пары фотоэлементов Medium EPM приемника OXIBD, двух пультов ДУ ON3EBD и сигнальной лампы ELAC рассчитан на автоматизацию распашных ворот со створками шириной до 3 м, весом до 800 кг.

TO4016P

Привод линейного типа поддерживает механическую блокировку и разблокировку двигателя, открывание и закрывание створок вручную. Укомплектован конденсатором емкостью 7 мкФ для запуска мотор-редуктора от цепи 230 В AC.

Характеристики:

• Угол распахивания створки — макс. 120º.
• Длина хода — 385 мм.
• Скорость — 0.01 (с нагрузкой), 0.013 м/с (без нагрузки).
• Номинальное усилие — 1200 Н, максимальное — 3200 Н.
• «Фототест» — проверка работоспособности устройств безопасности до выполнения операции.
• Термозащита от перегрева (от 140 ºC) изоляции обмоток двигателя.
• Интенсивность при номинальном усилии — до 46 циклов в час.
• Номинальное энергопотребление — 200 Вт, максимальное — 385 Вт.
• Ресурс — 45 000 ~ 125 000 циклов.
• Рабочие температуры — –20 ºС… +50 ºС, защита от пыли и влаги — IP44.
• Размер — 820×115×105 мм, вес — 6 кг.

EPM

Фотоэлементы (D-датчики присутствия по EN 12453, релейный выход) с технологией двойного антибликового контура представляют собой передающий (TX) и приемный (RX) элементы, автоматически синхронизируемые для предупреждения интерференции. Скорость срабатывания — до 30 мс. Радиус действия — 30 м, угол детекции — 20º. Рабочие температуры — –20 ºС… +55 ºС. Защита корпуса от пыли и влаги — IP44. Питание — 24 В DC, 24 В AC, 12 В DC. Суммарный (TX и RX) потребляемый ток — 55 мА. Размер — 50×80×28.5 мм. Вес — 143 г.

MC800

Блок управления с DIP-переключателями для программирования функций, разъемом SM, двумя входами устройств безопасности, портом IBT4N для устройств с интерфейсом BusT4 поддерживает подключение электромеханического замка, радиоантенны, концевых выключателей, мигающего сигнального устройства и индикатора открытых ворот, распознавание и запоминание подключенных устройств (технология BlueBus). Рабочие температуры — –20 ºС… +55 ºС. Защита от пыли и влаги — IP54. Питание — 230 В AC. Потребляемая мощность — 900 Вт. Размер — 310×232×122 мм. Вес — 4.1 кг.

Функциональность:

• Работа в автоматическом и полуавтоматическом режиме.
• Настройка задержки открывания и закрывания створок 5 ~ 180 с, усилия, продолжительности пускового тока (до 3 с.).
• Режимы коллективного использования, частичного распахивания створок (8 вариантов).
• Выполнение действий при неисправности устройств безопасности («Двигать в любом случае»).
• Обязательная проверка устройств безопасности перед любой операцией («Фототест»).

OXIBD

Четырехканальный приемник с рабочей частотой 433.92 МГц оборудован антенной, памятью на 750 двусторонних и 1024 односторонних передатчиков, LED-индикатором. Транслирует сигнал на расстояние до 500 м за счет ячеистой топологии радиопротокола Nice. Передает подтверждение команды, данных о статусе автоматики. Чувствительность — –108 дБм. Питание — 5 В DC (от MC800). Рабочие температуры — –20 ºС… +55 ºС. Стандарт защиты от пыли и влаги — IP20. Размер — 49.5×41.9×18 мм. Вес — 22 г.

ON3EBD

Пульт ДУ на 3 канала с кодировкой BD, O-Code, рабочей частотой 433.92 МГц, тремя функциональными и одной информационной кнопками получает питание от литиевой батареи CR2032 (3 В DC). Защита корпуса от пыли и влаги — IP40. Рабочие температуры — –5 ºC... +55 ºC. Размер — 45×56×11 мм. Вес — 18 г.

ELAC

Белая LED-лампа с антенной 433.92 МГц предупреждает о маневре световыми сигналами, включаясь на 5 с. и выключаясь на 10 с. Корпус с кронштейном для универсального крепления выполнен из ударопрочного пластика. Питание — 90 ~ 240 В AC. Потребляемая мощность — 5 Вт. Рабочие температуры — –20 ºС… +50 ºС. Защита от пыли и влаги — IP44. Размер — 132×72×155 мм. Вес — 220 г.
