Телекоммуникационный шкаф ЦМО ШТВ-НН-18.6.5-4ААА-Т1

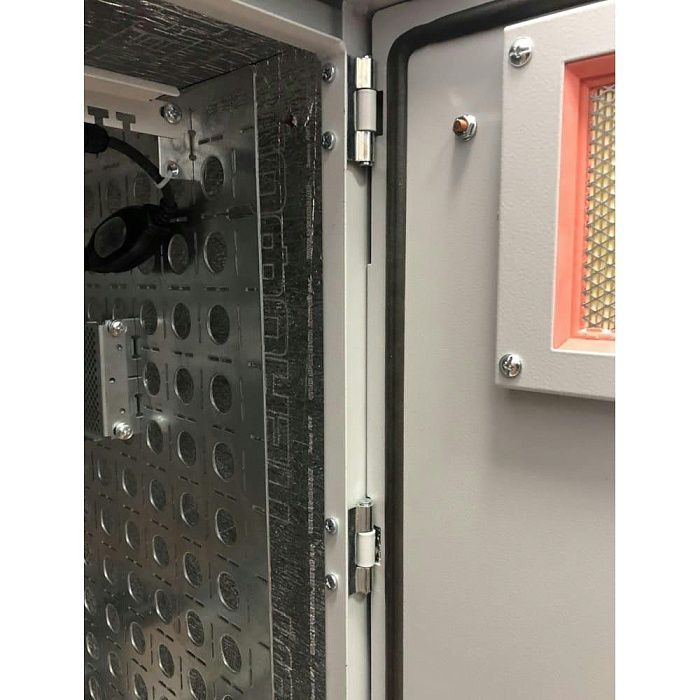

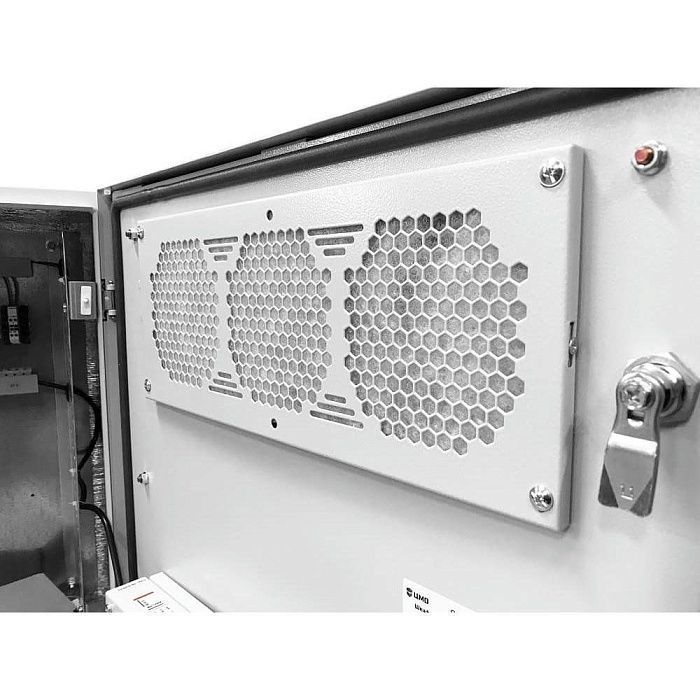

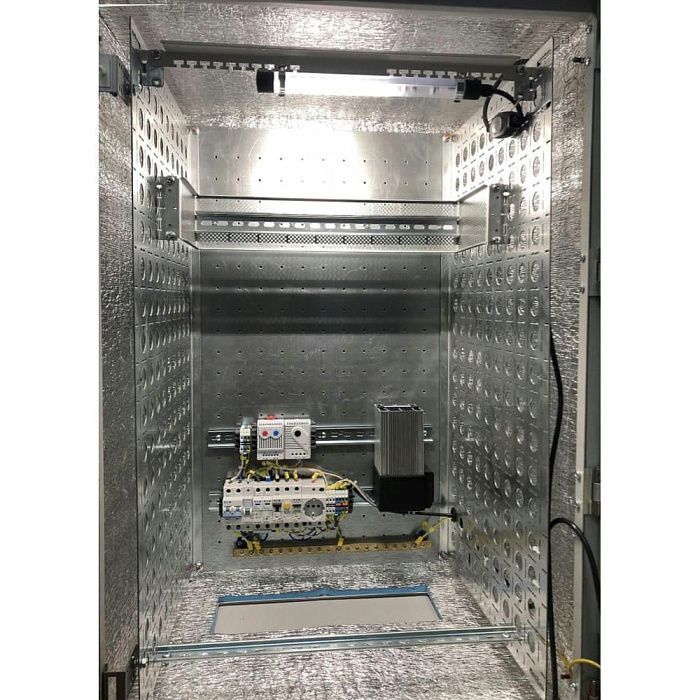

Телекоммуникационный шкаф ЦМО ШТВ-НН-18.6.5-4ААА-Т1 предназначен для уличной эксплуатации под непосредственным воздействием осадков, морского воздуха, антиобледенительных реагентов: защита корпуса от пыли и влаги соответствует IP54/55, от коррозии — C4, рабочие температуры — –50 °C… +45 °C, допустимая влажность — до 80 % при 20 °C, по внутренним поверхностям проложен фольгированный термоизоляционный материал на клеевой основе, в комплект входит обогреватель мощностью 250 Вт и вентиляторный модуль. Соответствует ГОСТ 28601-90 (МЭК 297) для 19-дюймовых конструкций, У1 по ГОСТ 15150, классу I по ГОСТ IEC 61140-2012, ГОСТ 12.2.027.0-96 (от поражений электротоком).

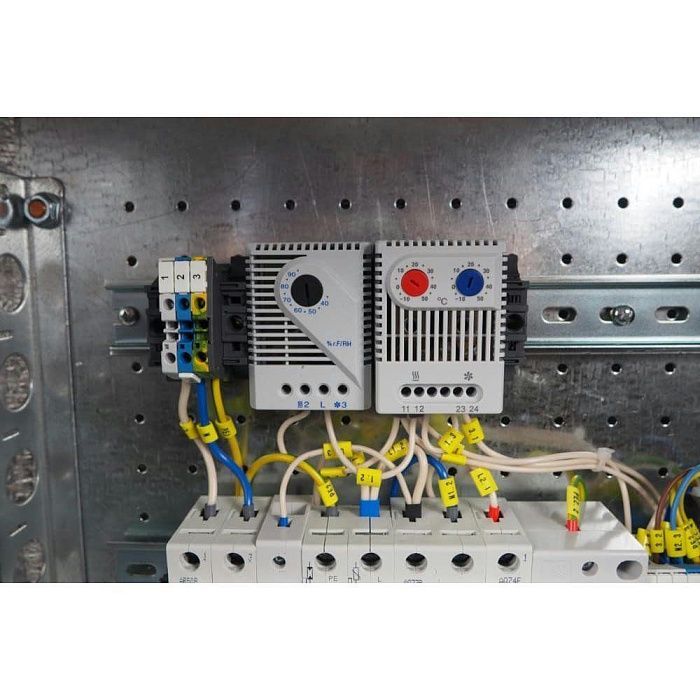

На входящую в комплект DIN-рейку установлены:

• Разрядник перенапряжения.
• Индикатор напряжения.
• Гигростат (управляет обогревателем, регулируя уровень влажности).
• Термостат (контролирует температурный режим).
• Защитный дифференциальный выключатель.
• Автоматический выключатель.
• Датчик положения двери.
• Розетка на DIN-рейку.
• Шина заземления.

Основное

Параметры:

• Высота — 18 U.
• Ширина — 620 мм.
• Глубина — 530 мм.
• Полезная глубина — 480 мм.
• Система заземления.
• Угол открывания двери — 120°.
• Несущая способность по весовой нагрузке — 150 кг.
• Отверстие в основании, с заглушкой и пенорезиновым уплотнителем — для ввода кабеля. Конструкция заглушки предусматривает выламывание отверстий нужного диаметра.

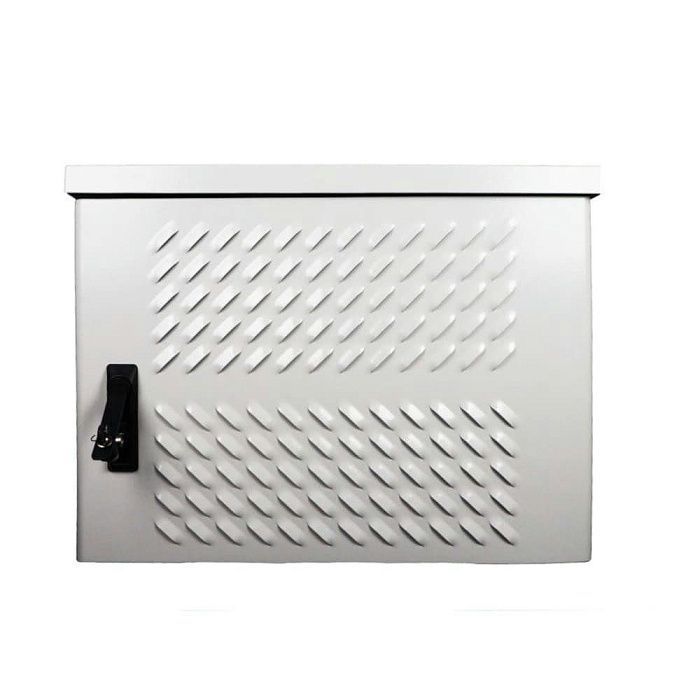

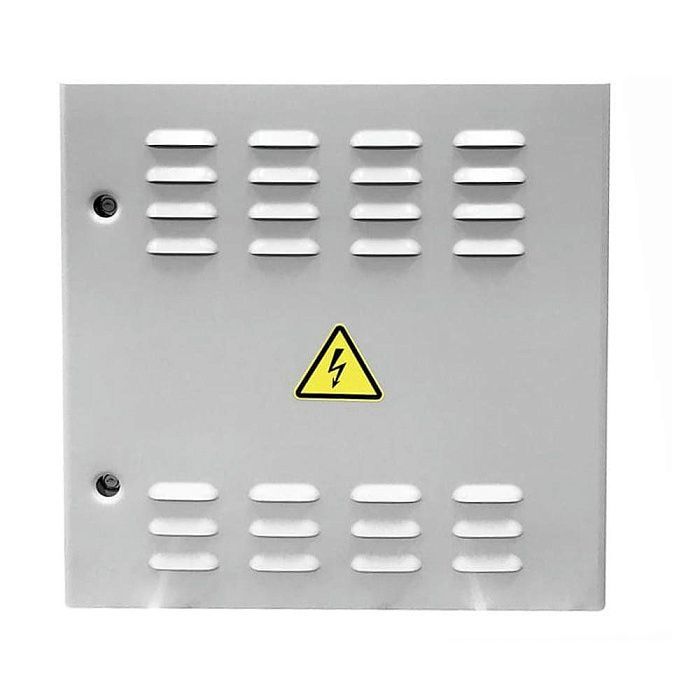

• Отверстия типа жабр в двери — для естественной вентиляции.

Корпус выполнен из нержавеющей стали марки AISI 430. Листовые детали покрыты порошковой краской светло-серого (RAL 7035) цвета — для дополнительной защиты. В комплект включены две юнитовые панели. Монтаж — навесной, но шкаф можно ставить на ровную горизонтальную поверхность. Крепежные элементы не входят в комплект (за исключением уголков для настенной установки). Размер шкафа — 620×530×900 мм, вес — 75 кг.
