Телекоммуникационный шкаф ЦМО ШТВ-1-12.7.9-43АА-Т1

Напольный телекоммуникационный шкаф ЦМО ШТВ-1-12.7.9-43АА-Т1, разработанный для круглогодичной всепогодной уличной эксплуатации, оснащен 2-контурной системой климат-контроля, выполнен в типоразмере 19" по ГОСТ 28601-90 (МЭК 297). Рабочие температуры — –50 °C… +45 °C. Допустимая влажность — 80 % при 20 °C. Климатическое исполнение — УХЛ1 по ГОСТ 15150.

Укомплектован обогревателем (мощность 600 Вт), вентиляторным модулем серии R-FAN для принудительного охлаждения, системой климат-контроля для защиты от атмосферных явлений, двухсекционным вентиляционным фильтром для пылезащиты. Предусмотрены теплоизоляционный материал на клеевой основе, гигростат для контроля и управления уровнем влажности путем управления обогревателем, датчик положения двери, датчик температуры. Степень защиты корпуса от пыли и влаги отвечает требованиям IP54. В условиях непрерывности наработка на отказ вентиляторов R-FAN составляет 5.5 лет, обогревателя — 5 лет, климат-системы — 5.5 лет. Фильтры рекомендуется менять по мере загрязнения, но раз в два года — обязательно.

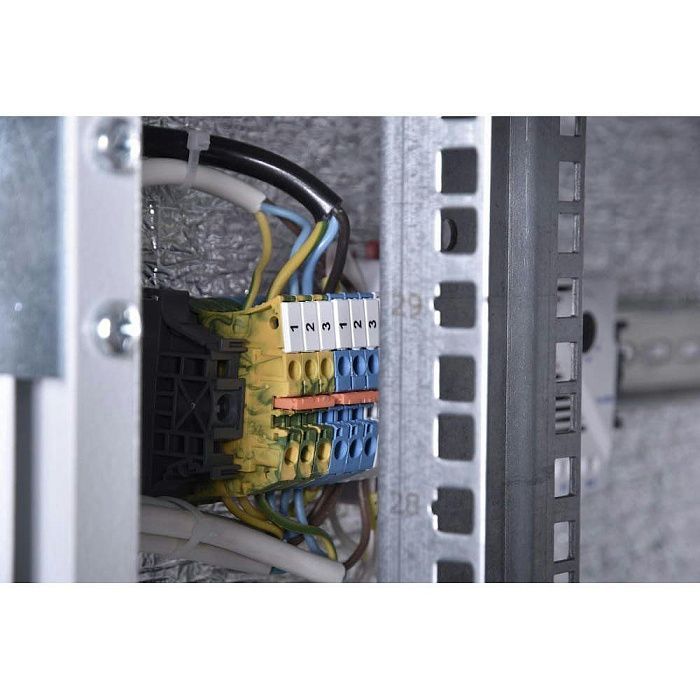

За корректность и безопасность работы системы отвечает оборудование ВРУ: автоматические выключатели, ограничитель перенапряжения, УЗО, индикатор напряжения, клеммник (клеммы 6 мм и 4 мм), модульная розетка.

Характеристики, комплектация

Основные параметры:

• Высота — 12 U.
• Ширина — 745 мм.
• Глубина — 945 мм.
• Полезная (от задней панели до закрытой двери) глубина — 820 мм.
• Сварная конструкция.
• Система заземления (при необходимости дополнительного внешнего заземления его подключают к установленной шине).
• Дверной замок с удобной ручкой (можно заменить на не входящий в комплект антивандальный).
• Съемный цоколь высотой 100 мм.
• Светодиодный светильник (магнитное крепление), срабатывающий по сигналу датчика двери.
• Несущая способность по распределенной нагрузке — 800 кг.

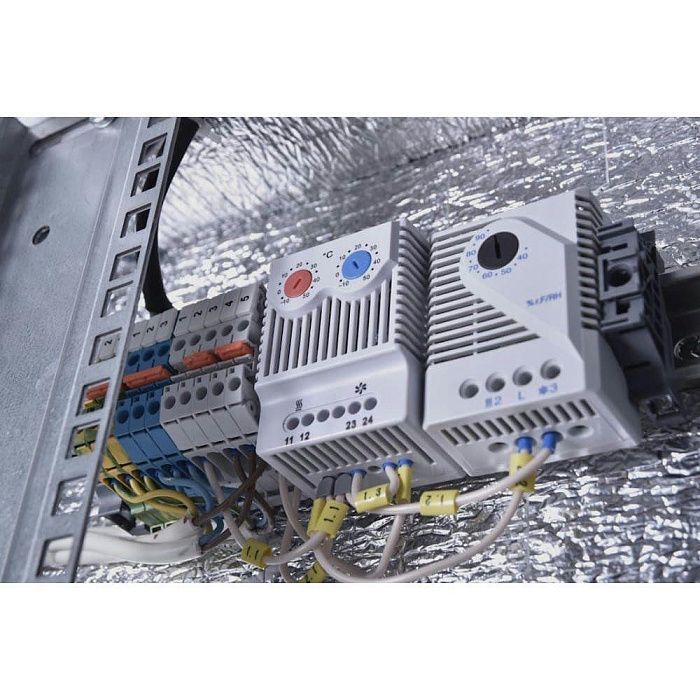

Установлены выпускной вентиляционный фильтр, перфорированная оцинкованная задняя панель, две пары вертикальных направляющих. Электрооборудование и датчики размещены в телекоммуникационном отсеке на двух DIN-рейках: гигростат и терморегулятор — на верхней, аппараты ВРУ и обогреватель — на нижней. Уровень защиты от поражения электрическим током — класс I по ГОСТ IEC 61140-2012, ГОСТ 12.2.027.0-96. В двери есть вентиляционные отверстия, прикрытые козырьками (жабры) для свободной циркуляции воздуха без попадания внутрь шкафа инородных предметов и воды.

В основании предусмотрено заглушенное отверстие для ввода кабелей. Конструктивно заглушка универсальна — можно выломать нужное количество отверстий подходящего размера. В комплект включены два кабельных ввода с гайкой М32 (MG32A-25G), 10 резиновых заглушек, набор для блокировки задней двери изнутри. Листовые детали покрыты порошковой краской светло-серого (RAL 7035) цвета. Габариты шкафа — 745×945×775 мм, вес — 106 кг. Питание — 230 Вт 50 гц. Шкаф ставят на ровную горизонтальную поверхность, крепят (цоколь) анкерными болтами.
