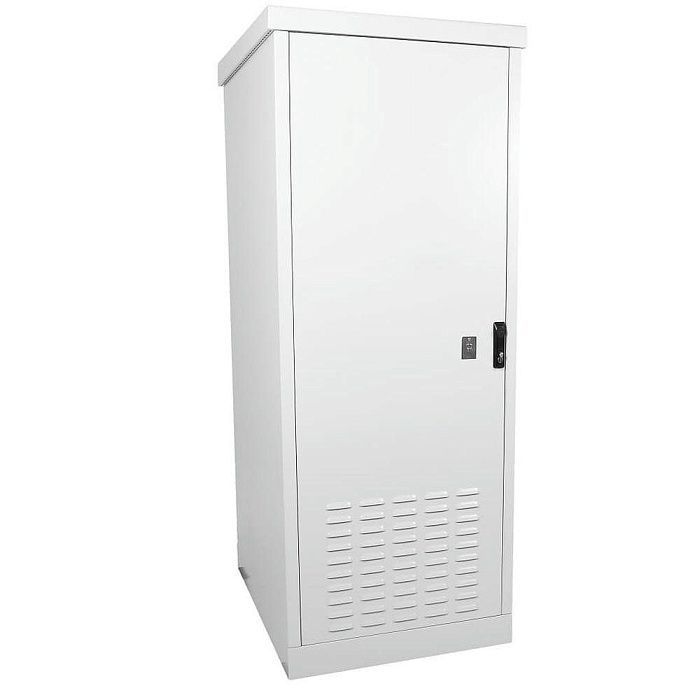

Телекоммуникационный шкаф ЦМО ШТВ-1-12.7.6-43АА

19-дюймовый телекоммуникационный шкаф ЦМО ШТВ-1-12.7.6-43АА разработан с учетом условий круглогодичной уличной эксплуатации под непосредственным воздействием погодных проявлений — в диапазоне рабочих температур –50 °C… +45 °C с допустимой относительной влажностью не более 80 % при 20 °C. Соответствует ГОСТ 28601-90 (МЭК 297), УХЛ1 по ГОСТ 15150.

Защита от погодных условий

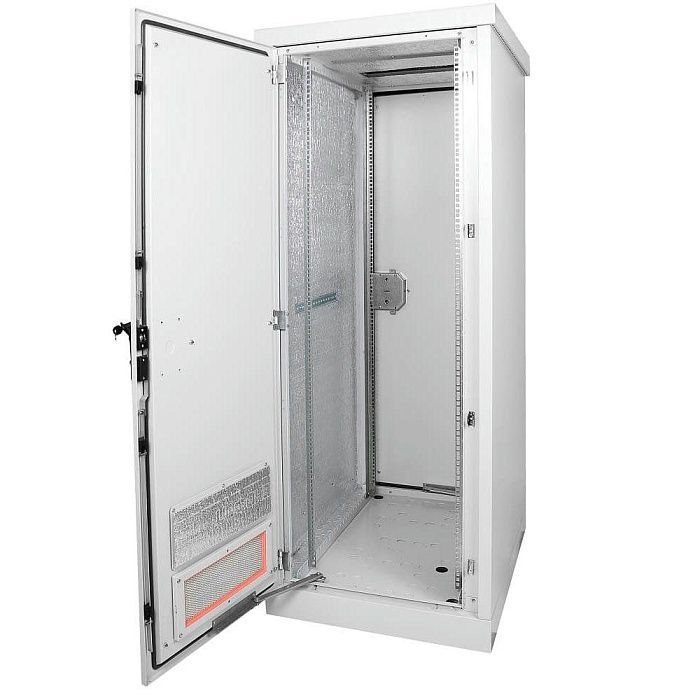

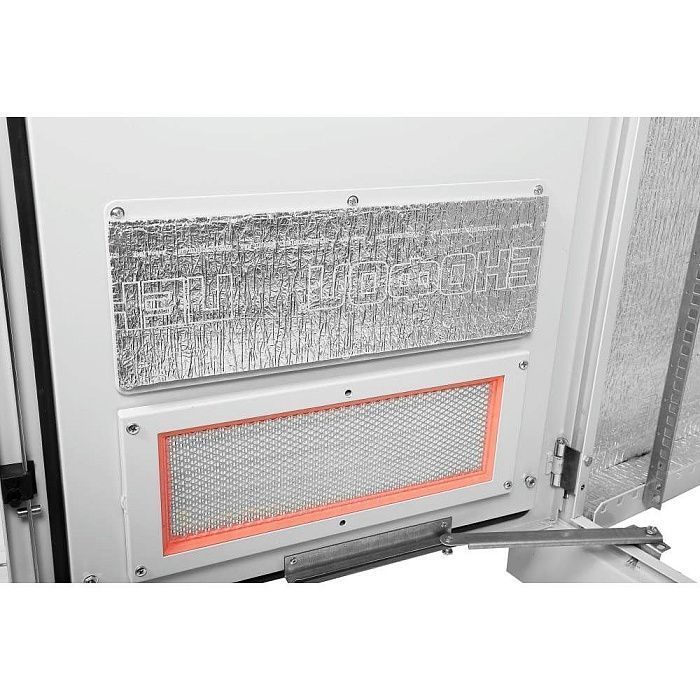

Степень защиты корпуса от влаги и пыли соответствует IP65, с установленным вентиляционным оборудованием — IP54. Крыша высотой 8 см выполнена с уклоном и системой «антикапля» — для отвода воды без попадания на дверной уплотнитель. В двери вырезаны вентиляционные отверстия с козырьками для естественной циркуляции воздуха без попадания внутрь воды и инородных частиц. По внутренним поверхностям проложен фольгированный теплоизоляционный материал — кроме основания, теплоизоляция для него входит в комплект (материал наклеивают после установки шкафа). Дверь уплотнена по контуру пенорезиной. В крыше и двери предусмотрены заглушенные окна для монтажа климатического оборудования.

Характеристики, комплектация

Основные параметры:

• Сварная конструкция.
• Высота — 12 U.
• Ширина — 745 мм.
• Глубина — 630 мм.
• Полезная глубина — 520 мм.
• Контур заземления.
• Универсальная навеска двери.
• Съемный цоколь высотой 100 мм (можно заменить на 300-миллиметровый).
• Две пары оцинкованных стальных направляющих с юнитовой маркировкой.
• Допустимая распределенная статическая нагрузка — 800 кг.

ШТВ-1-12.7.6-43АА поставляется собранным. Изготовлен из оцинкованной стали толщиной до 2 мм. Поверхности покрыты порошковой краской светло-серого (RAL 7035) цвета. Размер шкафа — 745×630×775 мм, вес — 78 кг. Для установки нужна ровная горизонтальная поверхность.
