Электротехнический шкаф Mastermann «Мастер 3 УТПВ-П»

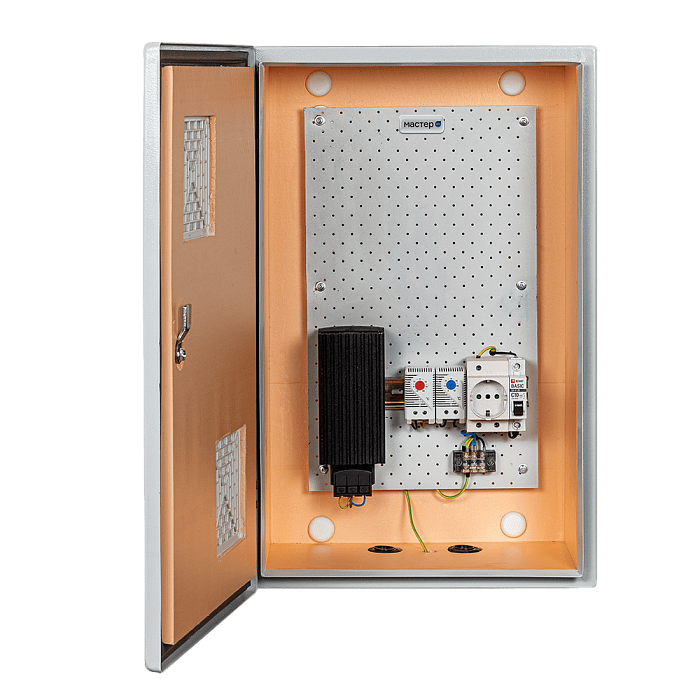

Электротехнический шкаф Mastermann «Мастер 3 УТПВ-П» разработан с учетом условий уличной эксплуатации в диапазоне температур –55 °С… +50 °С. Отвечает требованиям ТУ 4372-002-62942652-2016, ГОСТ 12.2.007.0 (класс I защиты от поражения электрическим током), IP54 по ГОСТ 14254-96, ГОСТ 15150-69. Состоит из цельнометаллического сварного корпуса и уплотненной по периметру двери с вентиляционным проемом, забранным решеткой.

Шкаф укомплектован DIN-рейкой, DIN-розеткой с заземлением, двумя гермовводами MG-25, клеммной колодкой, системой обогрева. В систему обогрева входят обогреватель HG 140 мощностью 75 Вт. автоматический выключатель 10 А, нормально закрытое термореле KTO 011.

Параметры:

• Высота — 560 мм.
• Ширина — 360 мм.
• Глубина — 190 мм.
• Полезная глубина — 130 мм.
• Точечный дверной замок, мастер-ключ в комплекте.
• Монтажная панель из оцинкованной листовой стали.
• Четыре монтажных отверстия (в задней стенке) Ø5.5 мм с радиусной пуклевкой.
• Два отверстия под кабельные вводы.
• Утеплитель (на внутренних поверхностях) из пенополистирола толщиной 20 мм.
• Номинальное напряжение — 220 В.
• Номинальная мощность — 3.5 кВт.

Материал — окрашенная (полимерная порошковая краска светло-серого цвета по RAL 7035) листовая сталь (марка Ст3) толщиной 1.5 мм. Монтаж — настенный. Внешний размер (ш, г, в) — 360×190×560 мм, полезный — 245×130×520 мм. Вес — 7.7 кг.
