РоЕ-коммутатор Osnovo OS-331 (SW-60812/I)

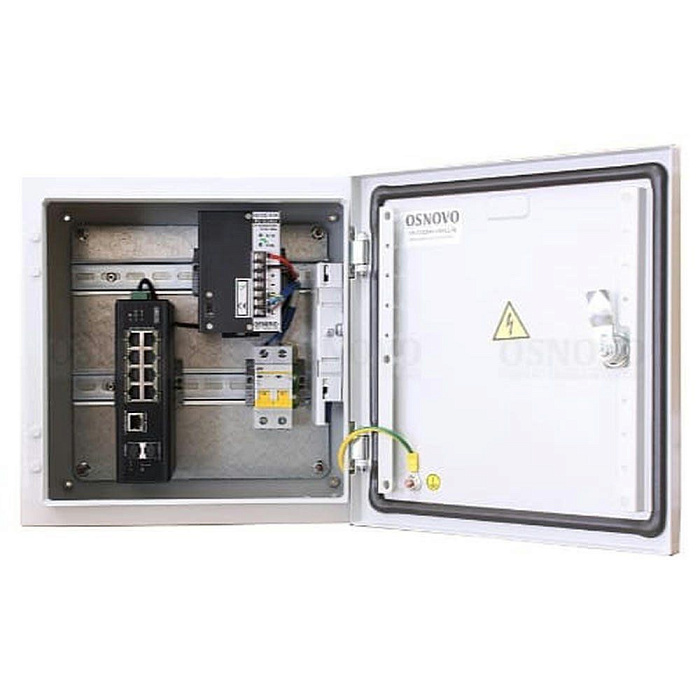

Osnovo OS-331 (SW-60812/I) представляет собой неуправляемый промышленный РоЕ-коммутатор SW-60812/I, встроенный в шкаф уличной станции с оптическим кроссом OS-331.

SW-60812/I

Коммутатор оснащен восемью FE-портами RJ-45 с поддержкой РоЕ, GE Uplink-портом RJ-45, двумя GE-слотами SFP. Поддерживает стандарты IEEE 802.3bt (60 Вт) для портов 1 и 2 по IEEE 802.3af (15.4 Вт на порт) и IEEE 802.3at (30 Вт на порт) для портов 3 ~ 8. Общий бюджет РоЕ — 240 Вт. Пропускная способность матрицы — 7.6 Гбит/с. Скорость переадресации пакетов — 1.488 mpps. Буфер пакетов — 1 Мбайт. Размер таблицы МАС-адресов — 8К.

Функциональность:

• Режим CCTV для PoE-портов: расстояние передачи достигает 250 м на скорости до 10 Мбит/с.
• Изоляция портов (VLAN) для защиты от сетевого шторма.
• Режим антизависания Auto-Check (для РоЕ-портов).
• Топологии подключения — каскад, звезда.
• Автоопределение подключаемых РоЕ-устройств.
• Auto MDI/MDIX — автоопределение типа контакта для работы с прямыми и перекрестными кабелями.
• Защита от короткого замыкания и превышения максимального тока нагрузки.

SW-60812/I укомплектован переключателями режимов Extend Default VLAN и AutoCheck, клеммами для подключения основного и резервного питания (DC 48 ~ 57 В, БП в комплект не входят), реле аварийной сигнализации (DC 24 В, 1 A НО/НЗ) и заземления, LED-индикаторами тревоги, питания, подачи PoE, подключения устройств к RJ-45 и SFP-слотам. Алюминиевый корпус соответствует стандарту защиты от пыли и влаги IP30, предусмотрена грозозащита (6 кВ). Рабочие температуры — –40 °C... +75 °C. Энергопотребление без РоЕ — 5 Вт. Размер — 165×50×115 мм.

OS-331

Станция состоит из металлического монтажного шкафа, оптического кросса, автоматического выключателя на 10 A. Корпус защищен от пыли и влаги по стандарту IP66, рабочие температуры — –50 ºС... +50 ºС, предусмотрены гермовводы.

Характеристики оптического кросса:

• Модуль на два оптических порта типа SC.
• Два пигтейла оптических одномодовых типа SC 0.9 мм, 1.5 м.
• Ложемент для восьми оптоволоконных гильз.

Участки встроенных din-реек, доступные для монтажа оборудования: верхней — 210 мм; нижней — 150 мм. Размер — 300×300×210 мм.

Комплектация

• Комплект гермовводов.
• Пигтейлы оптические, SM, SC/UPC — 2 шт.
• Комплект для защиты сварного стыка (КДЗС) — 2 шт.
• Ключ от монтажного шкафа.
• Руководство по эксплуатации на уличную станцию OS-331.
• Руководство по эксплуатации на промышленный коммутатор SW-60812/I.
