ИБП Ippon Smart Winner II 3000

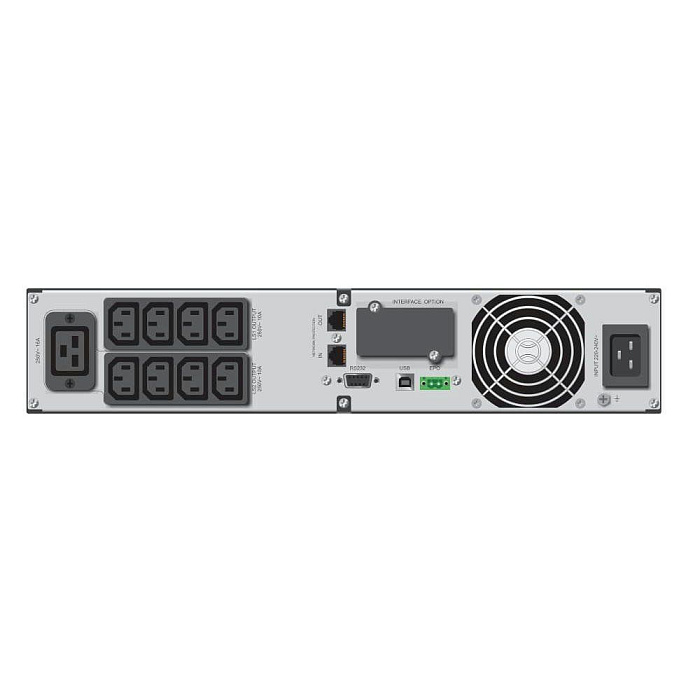

Линейно-интерактивный ИБП Ippon Smart Winner II 3000 рассчитан на девять потребителей, подключенных через восемь разъемов IEC320-C14 и один — IEC C19. Форма выходного напряжения — чистая синусоида. Номинальная мощность — 3000 ВА, активная — 2700 Вт.

Режимы работы:

• Линейный в нормальном диапазоне напряжения: при перепадах до ±20 % от номинального значения — питание от электросети.
• Линейный в расширенном диапазоне: при перепадах напряжения от -30 % до +20 % от номинального значения — питание от электросети.
• Питание от аккумуляторов.
• Генераторный — при входной частоте в границах 40 Гц ~ 70 Гц.
• EPO — аварийное удаленное отключение нагрузки.
• Тест батарей.
• Ожидания — источник выключен, кабель питания подключен, идет зарядка АКБ (при необходимости).

Фильтрация, защита и функции

UPS поддерживает выбор номинального выходного напряжения: 220 В, 230 В или 240 В. Не переходит в режим батарейной поддержки при напряжении в интервалах: для номинального значения на выходе 220 В — 176 ~ 264 В, 230 В — 184 ~ 276 В, 240 В — 192 ~ 288 В. Функция AVR стабилизирует напряжение, увеличивая его на выходе на 14% (1.14×Uвх) при Uвх <198 В (207 В, 216 В) и уменьшая на 12 % (0.88×Uвх) при Uвх >233 В (243 В, 254 В).

Прочие функции:

• Защита от перегрузки в линейном режиме: отключение через 3 мин. при нагрузке больше 110 % от допустимой, через 200 мс — выше 150 %.
• Защита от перегрузки при питании от АКБ: отключение через 30 с. при нагрузке больше 110 %, через 100 мс. — выше 120 %.
• Защита от высоковольтных выбросов — рассеивание 405 Дж.
• Автоопределение частоты тока на входе.
• Защита от глубокого разряда АКБ (отключаемая функция): при нагрузке <5 % от номинального значения ИБП выключится через 5 мин.
• Smart Battery — подключение через USB-порт и USB-кабель к ОС компьютера для автоматического завершения работы ПК.
• Защита от короткого замыкания — ограничение тока, отключение выхода через прошивку.
• «Холодный старт» — запуск ИБП без питающего сетевого напряжения.
• «Горячая» замена батарей — без отключения источника и оборудования.
• Поддержка протокола SNMP.
• Последовательное самотестирование.
• Автоматическая перезагрузка.

Автономность

Резервное питание обеспечивают шесть герметичных свинцово-кислотных батарей емкостью 9 А·ч. Типичная продолжительность переключения между режимами — 2 ~ 6 мс., максимальная в линейном режиме — 10 мс., в генераторном режиме — 13 мс.

Время автономной работы:

• ПК с 17" монитором — 228 мин.
• 30 % нагрузка — 22 мин.
• 50 % нагрузка — 10 мин.
• 70 % нагрузка — 5 мин.
• 100 % нагрузка — 3 мин.

Длительность восстановления заряда батарей от 0 % до 90 % емкости — 3 ч. Мощность и автономность можно увеличить за счет подключения до четырех дополнительных батарейных модулей (в комплект не входят) EBM Smart Winner 2000/3000 или EBM Smart Winner II 2000/3000 (12 батарей 12 В, 7 А·ч).

Основные параметры

Smart Winner II 3000 укомплектован слотом для SNMP-карты (в комплект не включена) для дистанционного управления и мониторинга параметров, графическим LCD-экраном с двухцветной индикаторной подсветкой для отображения параметров тока, состояния ИБП и АКБ, неисправностях и нагрузке, четырьмя функциональными кнопками для конфигурирования и управления, аудиосигналами (отключаемая функция) для оповещения о внештатной ситуации: перегрузке, переключении на резервное питание, низком заряде и полном разряде аккумуляторов, неисправностях и пр.

Интерфейсы: USB, RS-232/сухие контакты, RJ-45/RJ-11. Охлаждение — принудительное. Предусмотрено два варианта монтажа: в подставки — вертикальный, в 19'' стойку (два посадочных места, 2U) — горизонтальный. Рабочие температуры — 0 ºС… +40 ºС. Размер — 438×86.5×608 мм, вес — 30.4 кг.

Стандартная комплектация:

• ИБП Smart Winner II 3000.
• Шнур для подключения к электросети.
• Шнур для подключения нагрузки — 2 шт.
• USB кабель.
• Подставки для вертикальной установки — 2 шт.
• Монтажные планки с крепежом для установки в стойку — 2 шт.
• Руководство пользователя.
• Гарантийный талон.
